Em construção: Opel 10-12 Renwagen 1903 miniatura nº 42 parte 9

Neste post estarei mostrando o início da montagem da miniatura do Opel. Toda a montagem possui uma ordem de encaixe das peças, sendo iniciado pela montagem da parte mecânica no chassis inferior, para em seguida montar as partes do chassis superior, e juntar os dois segmentos dos chassis e finalizar a montagem.

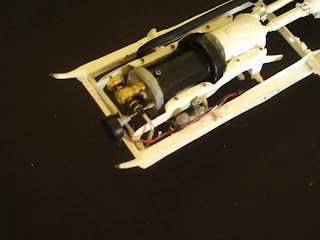

Montagem do dínamo e passagem do chicote de fiação pela guia localizada na lateral do chassis. Esta peça foi montada antes das outras partes mecânicas, devido a difícil localização e posicionamento da peça.

O eixo do dínamo é móvel para que na montagem do motor, ele possa ser movido para a posição de encaixe na parte frontal do bloco do motor.

Montagem do dínamo e passagem do chicote de fiação pela guia localizada na lateral do chassis. Esta peça foi montada antes das outras partes mecânicas, devido a difícil localização e posicionamento da peça.

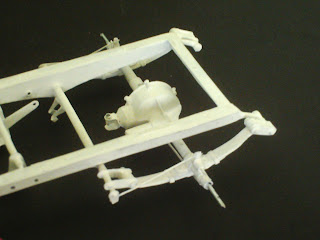

Montagem da suspensão traseira, diferencial, acionadores/cabos do freio traseiro e barra estabilizadora inferior.

Montagem da suspensão traseira, diferencial, acionadores/cabos do freio traseiro e barra estabilizadora inferior.

Montagem da suspensão traseira, diferencial, acionadores/cabos do freio traseiro e barra estabilizadora inferior.

Montagem da suspensão traseira, diferencial, acionadores/cabos do freio traseiro e barra estabilizadora inferior.

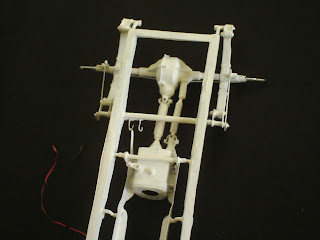

Montagem do câmbio e dos eixos de tração.

Montagem do câmbio e dos eixos de tração.

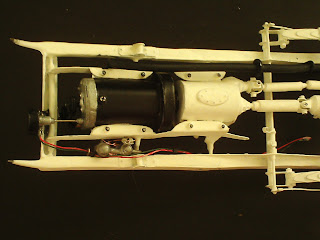

Visão superior do conjunto montado.

Visão superior do conjunto montado.

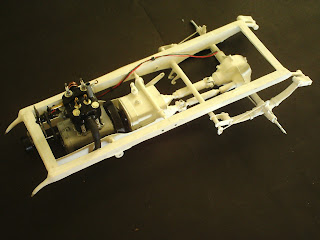

Montagem do motor, que se encaixa no câmbio e no chassis. Montagem do coletor de admissão/carburador e escapamento.

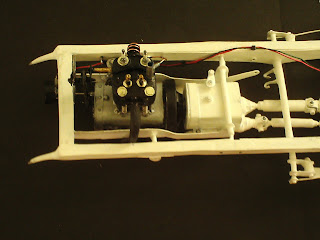

Visão superior do conjunto montado.

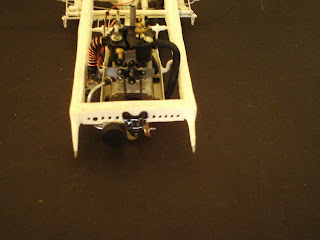

Visão dianteira do motor.

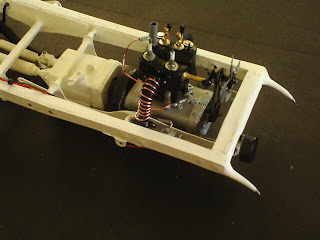

Conexão da tubulação de cobre que vinha da tubulação superior do radiador (água quente), passava pelo coletor de admissão e a outra ponta ligada no conector da tubulação inferior do radiador que vai para a parte intermediária do cabeçote (água fria). Este sistema aquecia o coletor de admissão no momento da partida.

Conexão da tubulação de cobre que vinha da tubulação superior do radiador (água quente), passava pelo coletor de admissão e a outra ponta ligada no conector da tubulação inferior do radiador que vai para a parte intermediária do cabeçote (água fria). Este sistema aquecia o coletor de admissão no momento da partida.

Ligação do eixo do dínamo a parte frontal do bloco do motor.

As demais conexões de tubulação do radiador e de combustível, serão montadas apenas após a junção dos dois níveis do chassis.

Visão inferior do conjunto motor/câmbio/eixos de tração/diferencial e suspensão traseira montados.

Montagem da bomba d´água e ligação da tubulação inferior do radiador, que vai para a parte intermediária do cabeçote (água fria).

Montagem da bomba d´água e ligação da tubulação inferior do radiador, que vai para a parte intermediária do cabeçote (água fria).

Visão superior da tubulação montada.

Montagem do suporte da alavanca de partida.

Montagem do suporte da alavanca de partida.


Aguardem o próximo post onde estarei mostrando a montagem final da miniatura.
