Em construção: Miller Gulf Special 1938 miniatura nº 39 parte 3

Dando sequência a construção da miniatura do Miller, vamos ver a segunda fase de formatação da carroceria e as peças que são relativas a parte traseira do carro.

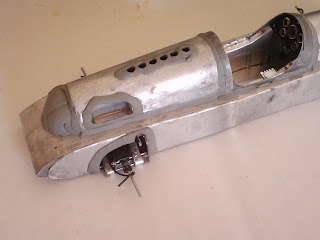

Foi colocada a tampa do motor, que tem furações precisas, onde são encaixadas as mangueiras do radiador de óleo do lado esquerdo. Na parte de cima os orifícios de saída dos tubos do escapamento.

Na parte direita da tampa fica a abertura dos carburadores, que ficavam expostos.

Na parte direita da tampa fica a abertura dos carburadores, que ficavam expostos.

Visão superior da tampa do motor colocada. A parte traseira da tampa que é arredondada, será moldada junto com a moldagem geral da carroceria. Por dentro da tampa fica a base dos canos do escapamento, e dos carburadores.

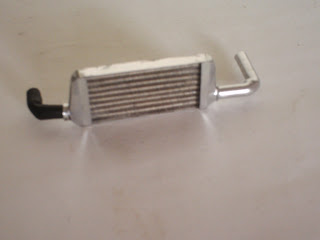

Radiador de óleo do motor e do compressor. O radiador ficava na parte lateral esquerda da tampa do motor.

Radiador de óleo do motor e do compressor. O radiador é posicionado na parte lateral esquerda da tampa do motor.

Os carburadores que são aparentes.

Tubos do escapamento.

                  Aguardem os próximos posts, onde estarei mostrando o andamento do projeto.
